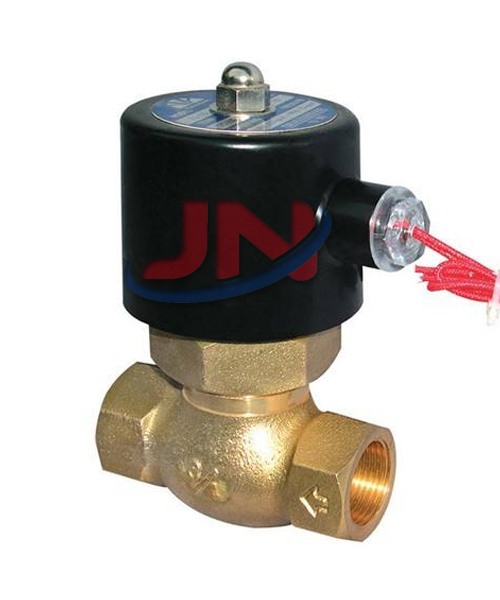

蒸汽電磁閥

一、簡介:
  蒸汽電磁閥由副閥和主閥兩(liang) 大部件構成的先導式電磁閥,分為(wei) 常閉式和常開式電磁閥。適用範圍於(yu) 以蒸汽為(wei) 加熱介質，進行溫度自動控製的執行機構。可對蒸汽加熱器、散熱器、幹燥器等蒸汽設備及各類溫度自控儀(yi) 、蒸汽定型機、蒸染機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控製和遠程控製區。

二、工作原理：
    ZQDF蒸汽電磁閥的電磁鐵通電時，連杆被提升，帶動轉軸轉動，副閥打開。由於(yu) 副閥被開啟，主閥閥杯上部的壓力流體(ti) 被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開後，上下壓力相等，閥杯在電磁力、上下壓力作用下，置於(yu) 平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關(guan) 下副閥，副閥關(guan) 閉後，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關(guan) 閉。

三、產(chan) 品特點：
1、耐磨：選材合理，閥杯和導向套間巧妙地利用流體(ti) 的潤滑作用，減少磨損，提高壽命。
2、耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。
3、耐熱：電磁部分、密封件部分用特種耐高溫電工材料和密封材料，並應用了各種隔熱措施。

四、主要技術數據：
1、使用壓力：0～10kg/cm2
2、最大耐壓力：16kg/cm2
3、使用流體(ti) ：空氣、水、油、瓦斯、煤氣、液化氣
4、使用流體(ti) 粘度：20CST以下
5、工作溫度：-5～80℃
6、電壓波動範圍：±10%
7、動作方式：直動式
8、型式、常閉式（即通電後閥開啟，或常開式（通電閥關(guan) 閉）。
9、工作壽命＞15萬(wan) 次
10、絕緣等級：B級
11、經圈溫升＜75℃
12、功率＜15W

五、外形尺寸：

六、安裝須知：
1、安裝時電磁閥線圈向上，並保持垂直位置，電磁閥上箭頭或標記應與(yu) 管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內(nei) 件表麵上的汙物及過濾器，需定期清潔幹淨。
3、在電磁閥發生故障時，為(wei) 了及時隔離電磁閥，並保證係統正常運行，最好安裝旁路裝置（如圖一）。
4、在管路係統中，安裝在支路上的電磁閥通徑應小於(yu) 主管道閥門的通徑（如圖二）。
5、安裝電磁閥前，管道必須清洗幹淨。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉澱在閥內(nei) 而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產(chan) 品標牌，認真閱讀使用說明書(shu) ，判斷產(chan) 品是否符合使用條件。
10、電磁閥前後管道上需安裝壓力表，以便觀察管道壓力。

七、使用保養(yang) ：
1、建議使用單位派專(zhuan) 人負責使用保養(yang) 。
2、電磁閥安裝後需通入介質實驗動作數次，確認正常後方可投入正式使用。
3、應定期清洗大閥內(nei) 外及銜吸合麵的汙物，注意不要損壞密封麵。
4、電磁閥較長時間不用時，應關(guan) 閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除幹淨，並作試動作數次，待開關(guan) 正常後方可投入使用。
5、電磁閥從(cong) 管路上卸下不用時，應將內(nei) 部零件拭淨並用壓縮空氣吹淨儲(chu) 存。
6、使用時間較長時，如活塞與(yu) 閥座間密封不好，可將活塞密封麵重新磨平，現和閥座研磨。
7、工作時，要注意閥門前後壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差範圍內(nei) 。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關(guan) 閉前後手動閥，以免電磁閥爆炸和泄漏。
