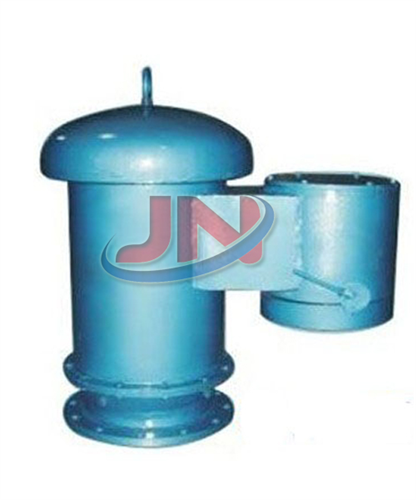

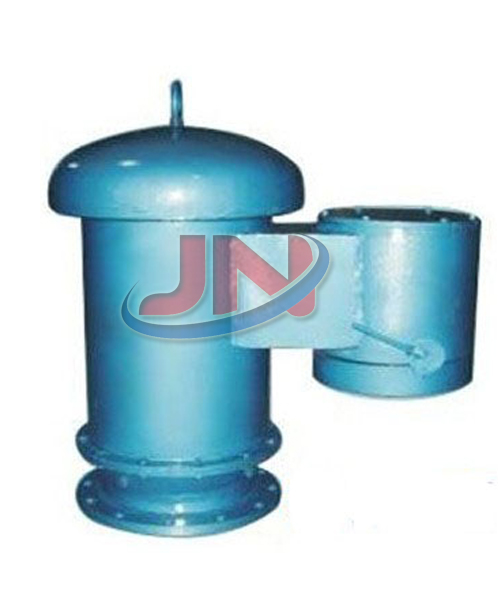

安全過濾呼吸閥

一、簡介：
  GFR-44型安全過濾呼吸閥是安裝在固定頂儲(chu) 罐上的通風裝置，可減少油品蒸發損耗，控製儲(chu) 罐壓力平衡。根據國家標準《石油化工企業(ye) 設計防火規範》（GB50160-92）之規定:“甲、乙類液體(ti) 的固定頂罐，應設阻火器和呼吸閥”。可見呼吸閥、阻火器是儲(chu) 罐必不可少的安全實施。
  我司生產(chan) 的係列呼吸閥，根據不同介質環境的需求，可分為(wei) 呼吸閥及呼吸閥與(yu) 阻火器、阻火層的聯合體(ti) 式的阻火呼吸閥，徹底杜絕火源進入呼吸閥殼內(nei) ，並且根據特殊環境的需求，分為(wei) 單呼閥、單吸閥、帶雙接管呼吸閥等，可滿足各種不同需求。具有結構緊湊、通氣量大、泄漏量小、密封性能好，檢修、清洗、更換方便等優(you) 點。

二、主要技術參數:

適用於(yu) 各種石油、化工、醫藥、能源、特殊液體(ti) 或氣體(ti) 等物料的存儲(chu) 。
操作壓力:
A:-295Pa（-30mmH2O） ~ +355Pa（+36mmH2O）
B:-295Pa（-30mmH2O） ~ +980Pa（+100mmH2O）
C:-295Pa（-30mmH2O） ~ +1750Pa（+180mmH2O）
D:客戶特殊要求： -295Pa（-30mmH2O） ~ +98000Pa（+10000mmH2O）之間。
防爆級別：BS 5501: IIA、IIB、IIC。
殼體(ti) 材質：碳鋼、鋁合金、不鏽鋼：SUS304、SUS304L、SUS316、SUS316L、襯裏等。
閥盤、閥座材料：鋁合金、不鏽鋼等。
密封件材質：聚四氟乙烯等。
法蘭(lan) 標準：HG20592-97 PN1.0，當客戶需用GB、SH、HGJ、JB、ANSI、JIS等標準或改變壓力等級時，請在訂貨合同中注明。
製造、檢測標準：按石油儲(chu) 罐呼吸閥SY7511-96、石油儲(chu) 罐阻火器阻火性能和試驗方法GB5908-86等標準進行製造和驗收，或客戶指定標準。

三、性能及特點：
呼吸閥的閥體(ti) 能承受0.2Mpa的水壓，無滲透和變形現象。
呼吸閥耐低溫性能在空氣相對濕度大於(yu) 70%，zui低溫度為(wei) -30℃時，經過24小時的冷凍後，其閥盤開啟壓力符合工作壓力要求，（允許壓差正負20pa）。 呼吸閥的閥盤部件動作時，靈敏度高，動作完成後，保證密封。
呼吸閥閥內(nei) 留有足夠的空間，保證儲(chu) 罐的通氣量。
呼吸閥沒達到工作壓力以前：公稱通徑≤150mm，其泄漏量≤0.04m3/h；
公稱通徑≥220mm，其泄漏量≤0.4m3/h；
當呼吸閥達到了工作壓力以後：閥盤立即開啟，保證儲(chu) 罐正常的通氣

四、維護與(yu) 保養(yang) ：
產(chan) 品運輸或庫存時不可倒置，應存放在防雨、防塵設置的倉(cang) 庫中。
操作人員應每月對呼吸閥產(chan) 品檢查一次，檢查閥盤、閥座、閥杆、閥套等部件是否有灰塵、汙垢，若有應清理幹淨，每半年對閥座、閥杆擦拭潤滑油。
呼吸閥產(chan) 品應每年對殼體(ti) 內(nei) 外表麵油漆重新塗刷一遍。要求。

五、安裝：

1 ）呼吸閥應安裝在儲(chu) 罐氣源的zui高點，以降低物料蒸發損耗和以便順利地提供通向呼吸閥zui直接和zui大的通道。通常對於(yu) 立式罐，該閥應盡量安裝在罐頂中央頂板範圍內(nei) ，對於(yu) 罐頂需設隔熱層的儲(chu) 罐、可安裝在梯子平台附近；
2 ）當需要安裝兩(liang) 個(ge) 呼吸閥時，它們(men) 與(yu) 罐頂中心應對稱布置；
3 ）若呼吸閥用在氮封罐上，則氮氣供氣管的接管位置應遠離該閥接口，並由罐頂部插入儲(chu) 罐內(nei) 約200mm，這樣氮氣進罐後不直接排出，達到

六、數據參數：

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【安全過濾呼吸閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
