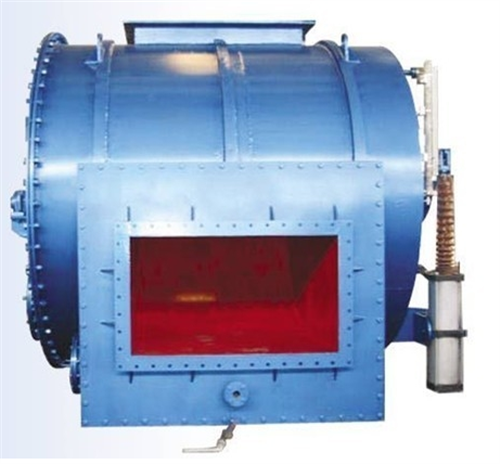

水封逆止閥

一、作原理和用途：
  當水封逆止閥關(guan) 閉時，通過雙氣動驅動裝置的驅動，使弧形閥板繞閥軸旋轉110度，使弧形閥板周邊緣完全都侵入水中，同時將煙管道罩在弧形閥板內(nei) 使煤氣通道經過水位與(yu) 下遊隔斷開，達到水封效果。水封逆止閥開啟時，弧形閥板旋轉離開水麵，煤氣管道暢通，即為(wei) 閥門開啟。水封逆止閥開關(guan) 動作與(yu) 三通切換閥聯鎖動作，當轉爐煤氣回收裝置回收煤氣工作時，三通切換閥的回收側(ce) 蝶閥（主閥）打開，水封逆止閥則隨之開啟；當煤氣質量不達標時，轉爐煤氣回收裝置停止回收煤氣，則水封逆止閥關(guan) 閉，三通切換閥的回收側(ce) 蝶閥（主閥）隨之關(guan) 閉。阻止已回收的煤氣倒流。
  水封逆止閥是轉爐煤氣回收係統為(wei) 了防止已經回收的煤氣在非回收期間倒流到三通切換閥和抽煙風機管道中，是確保轉爐煤氣回收係統安全運行不可缺少的設備。該閥門和旁通閥、三通切換閥聯鎖配套使用並組成完整的轉爐煤氣回收裝置係統。適用於(yu) 煉鋼爐煤氣回收的係統作為(wei) 管道水封專(zhuan) 用設備。

二、產(chan) 品結構特點：
       1、本閥門安裝在閥體(ti) 上的兩(liang) 個(ge) 限位開關(guan) 采用感應式電器用於(yu) 位置反饋信號，以保證水封逆止閥與(yu) 三通切換閥動作連鎖的可靠性。同時可遠距離自動控製切換，也可以現場單機操作切換。該閥由於(yu) 采用水位密封，水位至關(guan) 重要，水封逆止閥安裝了水位計和水位報警係統，可隨時監控水位，並且水封逆止閥設有給水裝置，當密封水位降低時（閥內(nei) 缺水時）水位報警係統發訊給水裝置自動補水。因此具有安全性高、並且可靠。本閥采用焊接結構，其結構簡單、製造裝配工藝獨特。為(wei) 減少開關(guan) 閥門的扭矩、增加關(guan) 閉速度，弧形閥板兩(liang) 邊各配置配重重錘，使閥門具有開關(guan) 靈活、切換速度快等特點。為(wei) 使閥門能在低溫工況正常工作，在水箱內(nei) 設置了蒸汽發熱管。
       2、根據使用工況反饋的信息，水封逆止閥設計時，將原閥體(ti) 的內(nei) 腔容積加大，使水封水位體(ti) 積隨之增大，當閥門關(guan) 閉時，弧形門板的內(nei) 外水位差變小，造成水封水位高度相對增高，可更加滿GB6222-2005《工業(ye) 企業(ye) 煤氣安全規程》標準內(nei) “水封的有效高度為(wei) 煤氣計算壓力至少加500mm”的規定。
       3、根據水封逆止閥經常開關(guan) 使用軸端密封極易泄漏這一特點，軸端密封結構就凸顯得尤為(wei) 重要，為(wei) 此設計時，采用填料密封與(yu) 液膠水密封相結合的雙保險密封結構形式，確保軸端密封的可靠性。其結構原理如下：在原有的軸端密封基礎上，增加一個(ge) 環繞發閥軸的空腔，將腔內(nei) 注入粘稠的液膠水同時膠液壓還有絮狀的纖維物質，當閥軸轉動時一部分絮狀的纖維纏繞在閥軸上隨閥軸一起轉動，形成一個(ge) 沒有間隙旋轉層，因此將軸端間隙消除，使密封性能更加穩定、可靠。

三、性能參數：

四、 產(chan) 品主要零件材料：

五、主要尺寸：

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【水封逆止閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
