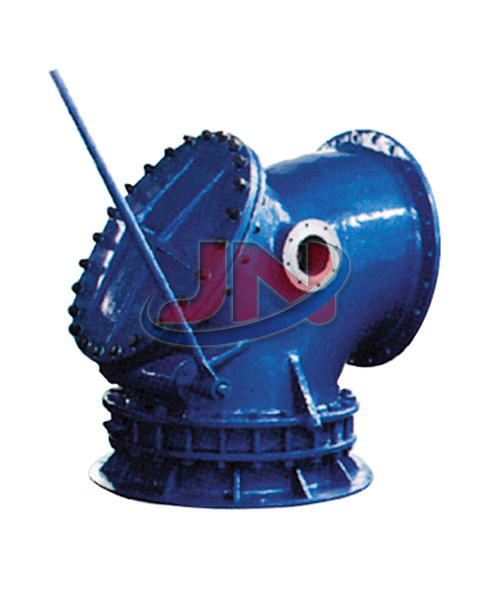

煙道閥

一、結構特點：
  該閥適用於(yu) 高爐熱風爐係統的煙道、冷風、助燃空氣、燃燒及煤氣等管道，可對煤氣、煙氣、空氣進行有效地切斷。該閥可用電動手搖式鏈條傳(chuan) 動，也可采用液壓傳(chuan) 動。公稱壓力:0.25MPa(0.4MPa)適用溫度:≤400℃短時可達450℃閥體(ti) 材料:為(wei) 鑄鋼該閥應為(wei) 豎直安裝，推薦用托輥支承，若需用地腳螺栓固定應說明以提供必要尺寸(A、n1-d1)。液動閥門油壓為(wei) 6.3MPa該閥可配有焊接法蘭(lan)

二、適用介質：
型    號：P43W-0.3
公稱通徑：600~1800
適用溫度：≤900℃
適用介質：空氣、煤氣、高溫氣體(ti)

三、工作原理:
  煙道閥的角形閥體(ti) 上的進口法蘭(lan) 與(yu) 熱風爐相連，閥的底座坐落在煙道上，廢氣通過煙道排出。閥座設有水冷環，它安裝在角形閥體(ti) 與(yu) 底座之間，用閥體(ti) 與(yu) 底座法蘭(lan) 間的螺栓夾緊。當閥蓋關(guan) 閉時，閥蓋扣坐在閥座上，此時閥蓋受爐氣壓力與(yu) 本身重量緊壓在閥座上，起密封作用;當閥蓋開啟時，由於(yu) 平衡重的作用，使閥蓋保持在穩定狀態，閥蓋開啟時的最大轉角為(wei) 80℃。使用凸輪式繩輪是為(wei) 了增大開啟時傳(chuan) 動軸上的力矩，此時卷揚機上的提升力作用在較大的力臂上，可使閥蓋順利地打開。在閥蓋開啟30℃角後，力臂值很快減小到原來的2/5左右，這時閥蓋將被迅速打開。因為(wei) 閥蓋自重在開啟過程中所產(chan) 生的阻力矩是隨著開啟角的加大而減小，在開啟到位後，閥蓋自重產(chan) 生的阻力矩最小，故此時選取了較小的力臂值。當閥蓋關(guan) 閉時，卷揚機一麵提升平衡重，一麵依靠自重落下閥蓋，使閥蓋蓋在閥座上。由於(yu) 盤式煙道閥在較高溫度條件下工作(一般小於(yu) 500°C)，傳(chuan) 動軸的軸承潤滑困難，常因軸承間隙過小或轉軸填料密封處卡塞、傳(chuan) 動軸變形等因素而影響閥蓋的關(guan) 閉操作，故在設計時應給傳(chuan) 動軸有較大的間隙(一般應大於(yu) 1毫米)，以防堵塞。

四、注意事項
  煙道閥在開啟時，因閥蓋兩(liang) 邊有較大的壓力差，而且大型高爐的煙道閥通徑很大，開啟時很困難。因此在開啟前，必須進行均壓，在盤式煙道閥閥蓋的兩(liang) 邊設有管徑較小的均壓連通管道。

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。
