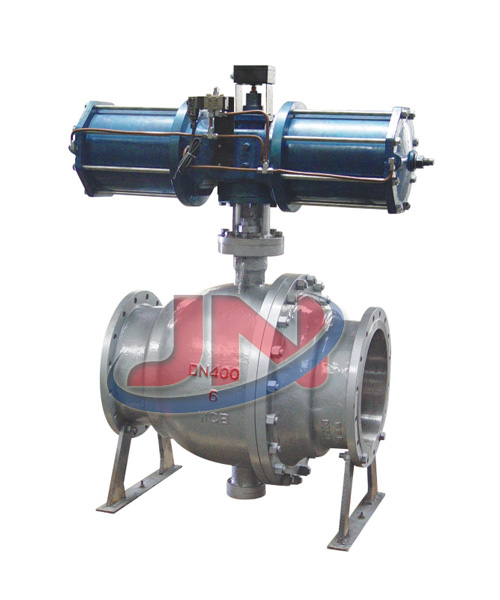

氣動卸灰球閥

氣動卸灰球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送係統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產係統中；在城市和工業企業的給排水、供熱、和供氣係統中；在農田的排灌係統中；在治金生產係統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路係統種用於截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
更新時間：2018/10/20

型號：Q647MF
類別：氣動球閥
價格：1680
產地：溫州市永嘉縣甌北鎮

一、產(chan) 品簡介：
氣動卸灰球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送係統中；在化工產(chan) 品、醫藥和食品生產(chan) 種；在水電、火電和核電的電力生產(chan) 係統中；在城市和工業(ye) 企業(ye) 的給排水、供熱、和供氣係統中；在農(nong) 田的排灌係統中；在治金生產(chan) 係統中得以廣泛的應用，是一種與(yu) 生產(chan) 建設、國防建設和人民生活息息相關(guan) 的重要機械產(chan) 品。球閥密閉在各類管路係統種用於(yu) 截斷或接通介質流，使介質按照預定的程序輸送到各個(ge) 指定點。

二、產(chan) 品特點：
1、手動部分可采用鋼板壓製的手柄或不鏽鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關(guan) 閉的位置設定限位，當閥門使用在關(guan) 鍵裝置上時，限位塊上設有鎖孔可鎖定開　　關(guan) 位置避免誤操作。手柄上有明顯地開和關(guan) 標識。

2、閥杆采用A182F（1Cr13）整體(ti) 鍛造並調製處理，硬度達到HB220～250。閥杆通過平鍵或花鍵或方契與(yu) 手柄連接，通用性強，裝拆方便。閥杆設有防吹出結構。

3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥杆在一定的潤滑情況下實現可靠的密封。

4、根據需要，球閥可設計成防靜電結構，在球體(ti) 與(yu) 閥杆、閥杆與(yu) 閥體(ti) 之間設置導電彈簧，避免靜電打火點燃易燃物質，確保係統安全。

5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為(wei) 浮球形式，DN200以下為(wei) 固定球形式。

6、氣動卸灰球閥閥座處可設置輔助密封結構，在閥座和閥杆部位加裝注脂閥，緊急情況下可暫時密封，並可根據需要加長閥杆以適宜埋地鋪設得場所

三、零件材料:

閥體	閥杆	閥球	密封麵	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不鏽鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

四、外形尺寸:

公稱壓力		50	65	80	100	125	150	200	250	300	350	400	450	500
係列1L		216	241	283	305	356	394	457	533	610	686	762	864	914
係列2L		-	-	-	-	-	-	500	600	700	800	900	-	1000
H		102	114	127	152	184	219	273	360	395	430	470	550	580
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840
	E	-	-	-	-	-	-	115	116	171	171	257	257	257
	F	-	-	-	-	-	-	350	350	400	420	400	420	400
	W	230	400	400	650	1050	1050	600	600	800	800	800	800	800
	WT(KG)	12	16	22	35	58	74	205	322	460	576	864	1280	1600
電動	H2	-	-	-	-	-	554	600	652	760	770	830	-	940
電動	L1	-	-	-	-	-	235	235	235	259	400	400	-	410
氣動	H3	274	379	389	479	552	666	736	926	1059	1127	1127	1468	1538
氣動	L2	270	405	405	576	576	776	776	776	1060	1060	1060	1360	1360

訂貨須知：
1、訂貨前請認真了解本產(chan) 品-Q647MF氣動卸灰球閥清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），開戶行，帳號及代表人。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。
