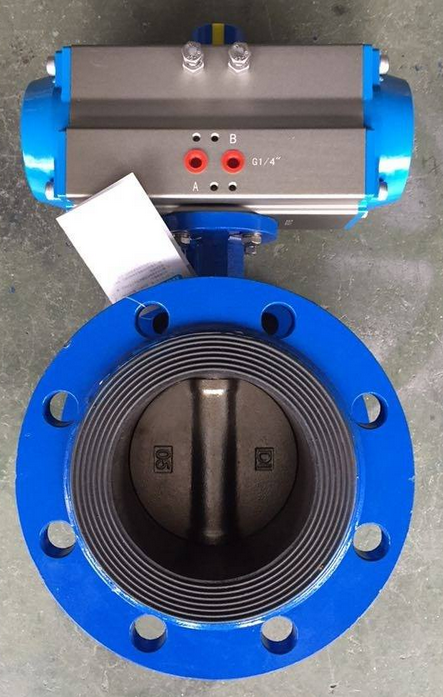

氣動蝶閥

氣動蝶閥是由橡膠密封蝶閥和碳鋼或不鏽鋼閥板、閥杆構成。適用於溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用；其主要特點為設計新穎、合理、結構獨特，重量輕，啟閉迅速。
更新時間：2018/10/15

型號：D641X
類別：氣動蝶閥
價格：660
產地：溫州永嘉縣甌北鎮

一、D641X氣動蝶閥-簡介：
氣動蝶閥是由橡膠密封蝶閥和碳鋼或不鏽鋼閥板、閥杆構成。適用於(yu) 溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體(ti) 管道上作調節流量和截流介質的作用；其主要特點為(wei) 設計新穎、合理、結構獨特，重量輕，啟閉迅速。操力矩小，操作方便，省力靈巧；可以任何位置安裝，維修方便。密封件可以更換，密封性能可靠達到雙向密封零泄漏。密封材料耐老化、耐腐蝕，使用壽命長等特點。
設計標準：GB/T2238-1989
法蘭(lan) 連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

二、氣動蝶閥-特點：
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為(wei) 產(chan) 品的安裝更換提供了方便。
7、兩(liang) 端調的節螺釘可使標準產(chan) 品在0°和90°有±4°的可調範圍，確保與(yu) 閥門的同步精度。

三、氣動蝶閥-主要技術參數：

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、汙水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸杆蝸輪傳(chuan) 動、氣傳(chuan) 動、電傳(chuan) 動。

四、D641X氣動蝶閥-零件的材質：

零件名稱	材料
閥體(ti)	球墨鑄鋼、鑄鋼、合金鋼、不鏽鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不鏽鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥杆	2Cr13、不鏽鋼
填料	O型圈、柔性石墨O

五、D641X氣動蝶閥-連接尺寸：

公稱通徑 DN	尺寸（mm）											執行器型號（僅(jin) 供參考）
公稱通徑 DN	L	H	D（0.6）	D（1.0）	D（1.6）	D1（0.6）	D1（1.0）	D1（1.6）	n-d（0.6）	n-d（1.0）	n-d（1.6）	執行器型號（僅(jin) 供參考）
50	108	82.5	140	165	165	110	125	125	4-14	4-18	4-18	GTD-63
65	112	92.5	160	185	185	130	145	145	4-14	4-18	4-18	GTD-63
80	114	100	190	200	200	150	160	160	4-18	8-18	8-18	GTD-83
100	127	110	210	220	220	170	180	180	4-18	8-18	8-18	GTD-83
125	140	125	240	250	250	200	210	210	8-18	8-18	8-18	GTD-110
150	140	142.5	265	285	285	225	240	240	8-18	8-22	8-22	GTD-110
200	152	170	320	340	340	280	295	295	8-18	8-22	12-22	GTD-127
250	250	197.5	375	395	405	335	350	355	12-18	12-22	12-26	GTD-160
300	270	222.5	440	445	460	395	400	410	12-22	12-22	12-26	GTD-160或AW13
350	290	252.5	490	505	520	445	460	470	12-22	16-22	16-26	AW13
400	310	282.5	540	565	580	495	515	525	16-22	16-26	16-30	AW17
450	330	307.5	595	615	640	550	565	585	16-22	20-26	20-30	AW17
500	350	335	645	670	715	600	620	650	20-22	20-26	20-33	AW17
600	390	390	755	780	840	705	725	770	20-26	20-30	20-36	AW20
700	430	447.5	860	895	910	810	840	840	24-26	24-30	24-36	AW20
800	470	507.5	975	1015	1025	920	950	950	24-30	24-33	24-39	AW28
900	510	557.5	1075	1115	1125	1020	1050	1050	34-30	28-33	28-39	AW28
1000	550	615	1175	1230	1255	1120	1160	1170	28-30	28-36	28-42	AW35
1200	630	727.5	1405	1455	1458	1340	1380	1390	32-33	32-39	32-48	AW40

訂貨須知：
1、訂貨前請認真了解本產(chan) 品—氣動蝶閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【氣動蝶閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
