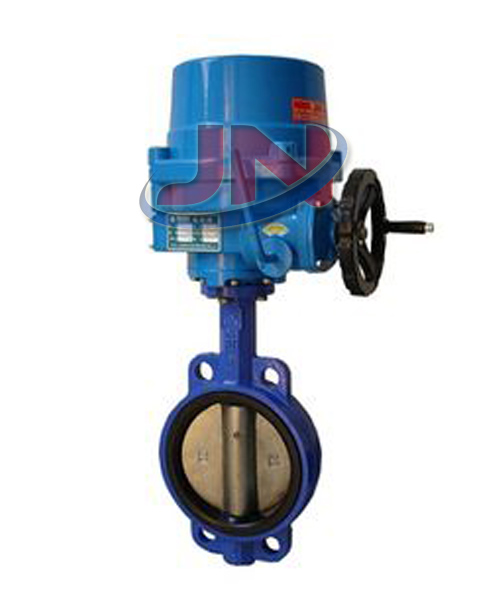

電動對夾軟密封蝶閥

一、電動對夾式軟密封蝶閥-產(chan) 品介紹

D971X電動對夾式軟密封蝶閥采用雙偏心結構，具有越關(guan) 越緊的密封功能，密封性能可靠。密封副材料選用不鏽鋼和丁腈耐油橡膠配對，使用壽命長。橡膠密封圈即可位於(yu) 閥體(ti) 上，也可以位於(yu) 蝶板上，可適用不同特點的介質，供用戶選擇。蝶板采用框架結構，強度高，過流麵積大，流阻小。整體(ti) 烤漆、能有效地防止鏽蝕且隻要更換密封閥座密封材料，就可使用於(yu) 不同介質。D971X電動對夾蝶閥具有雙向密封功能，安裝時不受介質流向的控製，也不受空間位置的影響，可在任何方向安裝。本閥結構獨特，操作靈活，省力，方便。

二、電動對夾式軟密封蝶閥-結構特點與(yu) 用途

D971X電動對夾式蝶閥采用對夾中心板式結構，主要由閥體(ti) ，閥板，閥軸，閥座及傳(chuan) 動裝置組成，結構簡單緊湊，小巧輕便，運輸，安裝，拆卸方便；90°的啟閉，開關(guan) 迅速，操作扭矩小，省力輕巧；密封性能好，使用壽命長，可達到零泄露；其流量特性近似於(yu) 直線，調節性能好。D971X電動對夾蝶閥為(wei) 橡膠密封，關(guan) 閉時蝶板和閥座密封性能良好，雙向密封性能優(you) 良，扭矩值小，閥門在工作壓力下保持100%零泄漏，且蝶板與(yu) 閥座密封之間的磨擦小。閥門由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。用途：上海奇高閥門製造有限公司研製的軟密封中線對夾式蝶閥，雙偏心法蘭(lan) 式蝶閥結構緊湊，90°回轉開關(guan) 輕鬆，密封可靠，使用壽命長。被廣泛用於(yu) 水廠、電廠、鋼廠、造紙、化工、輕紡、食品等給排水、氣體(ti) 管道上作調節流量和截流介質的作用。

三、電動對夾式軟密封蝶閥-外形尺寸

四、電動對夾式軟密封蝶閥-主要技術參數

五、電動對夾軟密封蝶閥-主要外形連接尺寸 單位：mm
