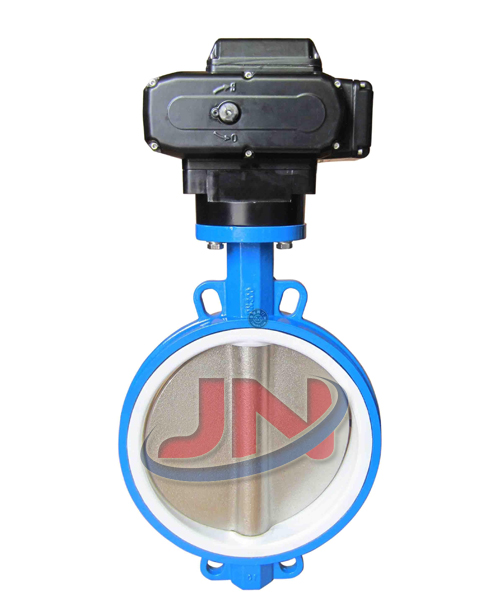

電動襯氟蝶閥

電動襯氟蝶閥是一種轉角90°的旋轉類蝶閥，有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大。襯四氟電動蝶閥是在過流部件、閥體、蝶板、閥杆上采用襯裏技術襯裏較厚的高分子材料，防腐蝕性能優良，可適用於任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質。
更新時間：2018/8/23

型號：D971F46/D941F46
類別：電動襯氟蝶閥
價格：0
產地：

一、電動襯氟蝶閥-產(chan) 品介紹

電動襯氟蝶閥是一種轉角90°的旋轉類蝶閥，有功能強、體(ti) 積小、輕便宜人，性能可靠、配套簡單、流通能力大。襯四氟電動蝶閥是在過流部件、閥體(ti) 、蝶板、閥杆上采用襯裏技術襯裏較厚的高分子材料，防腐蝕性能優(you) 良，可適用於(yu) 任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質。
　蝶閥安裝時，先關(guan) 閉閥門，後進行安裝，以防止碰傷(shang) 蝶板密封麵。兩(liang) 管道法蘭(lan) 而應平行，使得裝緊後閥門和管道法蘭(lan) 接觸壓力平均。管道法蘭(lan) 內(nei) 孔不宜過大，保證不大於(yu) 5mm，以防壓板受壓位置不對而變形失效。

二、電動襯氟蝶閥-性能參數

稱通經DN(mm)	50～1200
公稱壓力PN(MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	氟橡膠：-20℃～150℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	電動
配置執行機構	可配HQ、CH等係列角行程電動執行機構
控製方式	開關到位(開關兩位控製)、智能調節(4～20mA模擬量信號控製)

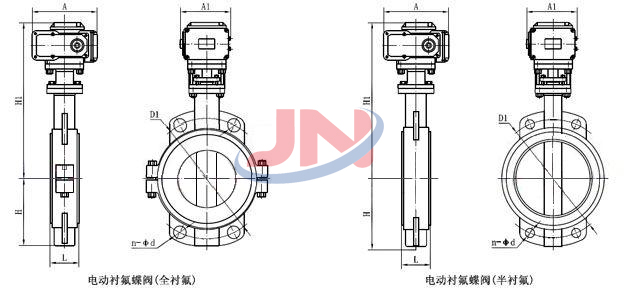

三、電動襯氟蝶閥-外形尺寸

公稱通經(DN)	主要尺寸				法蘭尺寸
	L	L1	H	H1	1.0MPa			1.6MPa
	L	L1	H	H1	D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	530	165	125	4-18	165	125	4-18
65	112	46	70	530	185	145	4-18	185	145	4-18
80	114	46	83	565	200	160	4-18	200	160	8-18
100	127	52	105	600	220	180	8-18	220	180	8-18
125	140	56	115	640	250	210	8-18	250	210	8-18
150	140	56	137	705	285	240	8-22	285	240	8-22
200	152	60	164	775	340	295	8-22	340	295	12-22
250	165	68	206	945	395	350	12-22	405	355	12-26
300	178	78	230	1070	445	400	12-22	460	410	12-26
350	190	78	248	1140	505	460	16-22	520	470	12-26
400	216	102	289	1210	565	515	16-26	580	525	16-26
450	222	114	320	1335	615	565	20-26	640	585	16-30
500	229	127	342	1415	670	620	20-26	715	650	20-30
600	267	154	413	1605	780	725	20-30	840	770	20-33
700	430	165	478	1844	895	840	24-30	910	840	24-36
800	470	190	525	2040	1015	950	24-33	1025	950	24-39
900	510	203	585	2255	1115	1050	28-33	1125	1050	28-39
1000	550	216	640	2380	1230	1160	28-36	1255	1170	28-42
1200	630	254	755	2640	1455	1380	32-39	1485	1390	32-48
