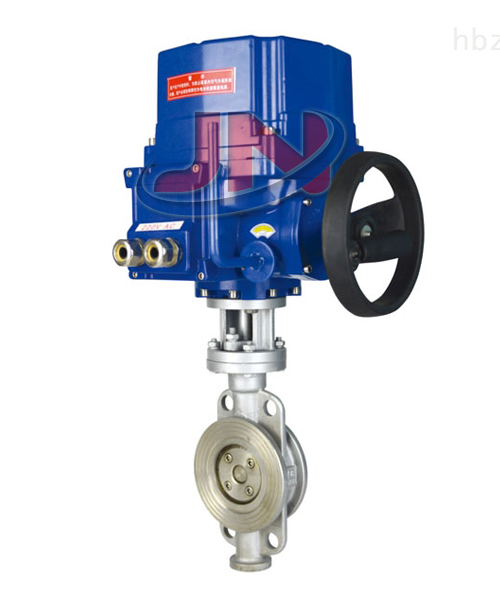

防爆電動蝶閥

電動防爆蝶閥是由蝶閥與CHQ係列電動防爆執行機構配套，輸入控製信號（4~20mA或1~5VDC）及單相電源即可控製運轉，電動蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，電動蝶閥特別是適合於介質是粘稠、含顆粒、纖維性質的場合。目前該電動調節蝶閥廣泛應用於食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控製係統中。
更新時間：2018/8/23

型號：FBD971X
類別：防爆電動蝶閥
價格：0
產地：

一、防爆電動蝶閥-產(chan) 品概述

電動防爆蝶閥是由蝶閥與(yu) CHQ係列電動防爆執行機構配套，輸入控製信號（4~20mA或1~5VDC）及單相電源即可控製運轉，電動蝶閥具有功能強、體(ti) 積小、輕便宜人，性能可靠、配套簡單、流通能力大，電動蝶閥特別是適合於(yu) 介質是粘稠、含顆粒、纖維性質的場合。目前該電動調節蝶閥廣泛應用於(yu) 食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業(ye) 的工業(ye) 自動控製係統中。

二、防爆電動蝶閥-閥體(ti) 參數

公稱通徑：50－400mm

公稱壓力：PN1.0，1.6，2.5MPa

連接形式：法蘭(lan) 連接

材料：HT200 ZG25I ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 襯四氟

介質溫度：常溫型：-20ºC～+200ºC 散熱型：-40ºC～+450ºC

適用介質：淡水、海水、食品、天然氣、醇類、鹽類、酸、堿、油、蒸汽、空氣等

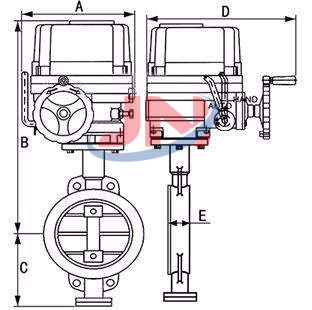

三、防爆電動蝶閥-示意圖

四、閥內(nei) 組件可選材料

主要零部件	材質	適用規格	主要零部件	材質	適用規格
閥體(ti)	球墨鑄鐵灰鑄鐵鑄鋼不鏽鋼	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm	閥杆	不鏽鋼416 不鏽鋼316 不鏽鋼304 碳鋼鍍鎳磷	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm
閥板	不鏽鋼CF8 不鏽鋼CF8M 球墨鑄鐵鍍鎳磷球墨鑄鐵覆尼龍鋁青銅	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm	閥座	丁腈橡膠NBR 乙丙橡膠EPDM 氟橡膠VITON 矽橡膠SEP 耐熱EPDM 耐磨EPDM	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm

密封副適用介質，溫度推薦表

密封副材質

適用溫度

介質類型及適用程度

突出特性

淡
水

海
水

鹽
類

強
堿

弱
堿

強
酸

弱
酸

天
然
氣

醇
類

空
氣

蒸
汽

油
類

食
品

閥座

丁腈

-12ºC~82ºC

耐油

三元乙丙

-35ºC~135ºC

耐老化

耐腐蝕三元乙丙

-35ºC~160ºC

耐腐蝕、耐老化

氟橡膠

-23ºC~135ºC

耐高溫、耐腐蝕

聚四氟乙烯

-10ºC~150ºC

耐腐蝕、耐高溫

蝶板

球鐵電鍍

-30ºC~350ºC

耐熱

球鐵尼龍覆層

-30ºC~100ºC

抗蝕、耐磨、減摩

鋁青銅

-273ºC~232ºC

耐熱、耐腐蝕

不鏽鋼

-268ºC~316ºC

耐高溫、耐腐蝕

A非常適用B適用C有限適用D不適用

通徑	Ｌ	L１	H1	H2	D1	D2	D	備注
50	216	190	70	412	92	125	18	CHQ05
65	216	190	76	425	106	145	18	CHQ05
80	216	190	89	437	122	160	18	CHQ08
100	216	190	104	452	150	180	18	CHQ10
125	279	221	120	504	177	210	18	CHQ15
150	276	221	132	524	204	240	23	CHQ20
200	276	222	167	607	260	295	23	CHQ50
250	276	240	202	686	314	350/355	23/26	CHQ60
300	276	240	239	714	370	400/410	23/26	CHQ80
350	276	240	265	749	422	460/470	23/26	CHQ120
400	276	240	297	781	473	515/525	26/30	CHQ200
