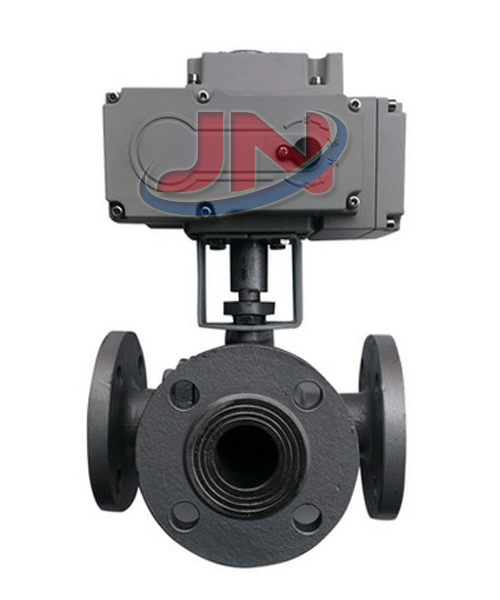

電動三通球閥

電動三通球閥是由角行程係列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，電動三通球閥具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。電動三通調節球閥廣泛用於氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控製中。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密封性能好。
更新時間：2018/8/23

型號：Q944F/Q945F
類別：電動三通球閥
價格：0
產地：

一、電動三通球閥-產(chan) 品概述

電動三通球閥能實現對管道中介質流向的切換。也能使相互垂直的兩(liang) 個(ge) 通道連通或關(guan) 閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。電動三通球閥不僅(jin) 可實現介質流向的切換，也可使三個(ge) 通道相互連通，現時也可關(guan) 閉任一通道，使另外兩(liang) 個(ge) 通道連通，靈活控製管路中介質的合流或分流。

二、電動三通球閥-產(chan) 品性能及特點

法蘭(lan) 型電動三通球閥T形能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。Q944F法蘭(lan) T型電動三通球閥L形隻能連接相互正交的兩(liang) 條管道，不能同時保持第三條管道的相互連通，隻起分配作用。具有以下特點

1、三通球閥在結構上采用一體(ti) 化結構，4麵閥座的密封型式，法蘭(lan) 聯接少，可靠性高，設計實現了輕量化。

2、三通球芯分T形和L形，使用壽命長，流通能力大，阻力小。

3、球閥按作用式分單作用和雙作用兩(liang) 種型式，單作用式的特點是一旦動力源發生故障時，球閥將處於(yu) 控製係統要求的狀態。

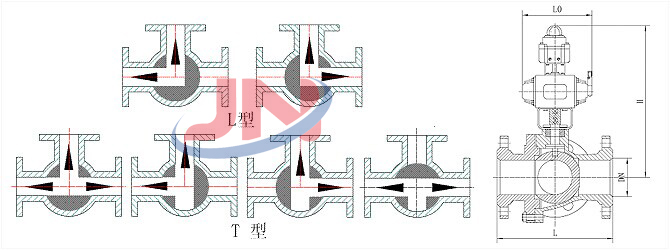

示意圖

三、電動三通球閥-主要技術參數及性能

公稱通徑 DN(mm)

100

125

150

200

允許壓差(MPa)

≤公稱壓力

動作範圍

0～90°

閥體(ti) 形式

二段分體(ti) 式鑄造閥體(ti)

閥蓋形式

整體(ti) 式

壓蓋型式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

連接方式

法蘭(lan) 式、螺紋式(適用於(yu) 1/2"～2")

閥芯形式

三通球型閥芯

流量特性

近似快開特性

泄露量Q

軟密封：零泄露；金屬密封：按GB/T4213-92，小於(yu) 額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%

配置執行器型號

CHR、3810R、DZW、HQ、PSQ電動執行機構

控製方式

開關(guan) 到位燈(開關(guan) 兩(liang) 位控製)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控製)

三、電動三通球閥-執行器技術參數

電源電壓	AC220/380V，50/60Hz
輸出力矩	50N·M～2000N·M
動作範圍	0～90° 0～360°
動作時間	15秒/30秒/60秒
保護裝置	過熱保護
環境溫度	-30°～60°
手動操作	同附帶手柄操作
限位	電氣、機械二重限位
防護等級	相當於(yu) IP-65
防爆等級	ExdII BT4；特殊要求可定製ExdII BT6
位置測量	可選裝開關(guan) 或電位計
驅動電機	8W/E
進線接口	PE1/2〞進線線鎖

四、電動三通球閥-主要零件材料

零件名稱	材料名稱
閥體(ti)	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體(ti)	2Cr13+氮化處理	304	316	316L
閥杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體(ti) 、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質
