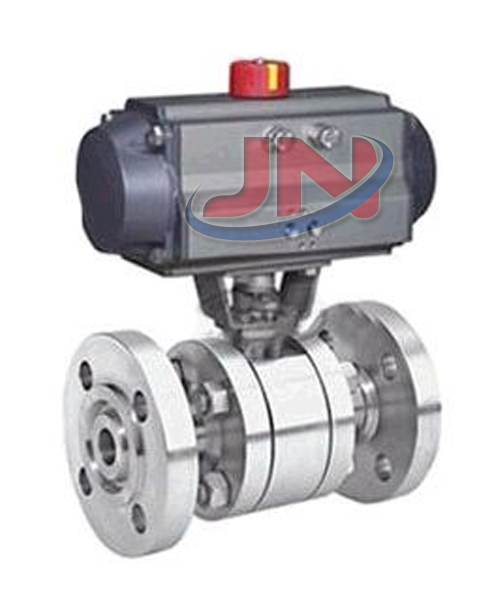

氣動高壓球閥

氣動高壓球閥及對焊連接球閥分為整體式、兩段式及三段式。閥體鑄造采用中國台灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕鬆。閥杆采用有倒密封的下裝式結構，閥腔異常升壓時，閥杆不會被衝擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用於PN1.0～42.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用於截斷或接通管路中的介質，選用不同的材質，可分別適用於水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
更新時間：2018/8/22

型號：Q641F
類別：氣動高壓球閥
價格：3750
產地：溫州永嘉縣甌北鎮

一、氣動高壓球閥-概述：

氣動高壓球閥可配以閥門定位器輸入控製信號(4-20mA電流或1-5VDC電壓)即可實現對球閥的角度旋轉運轉，氣動高壓鍛鋼球閥可配行程限位開關(guan) 、電磁閥、減壓閥及0.1-0.7MPa氣源壓力即可實現開關(guan) 操作，限位開關(guan) 可輸出無源觸點信號和閥門開關(guan) 到位燈。不鏽鋼氣動鍛鋼高壓球閥主要適用於(yu) 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。

二、氣動高壓球閥-優(you) 點：
1、齒輪式雙活塞，輸出力矩大，體(ti) 積小
2、氣缸選用鋁金材料，重量輕、外形美觀
3、可在頂部、底部安裝手動操作機構
4、齒條式連接可調節開啟角度、額定流量
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作
6、IS05211標準連接為(wei) 產(chan) 品的安裝更換提供了方便
7、兩(liang) 端調的節螺釘可使標準產(chan) 品在0°和90°有±4°的可調範圍，確保與(yu) 閥門的同步精度

三、氣動高壓球閥-結構圖

四、氣動高壓球閥-結構標準：

閥體形式	三段式鍛造閥體
公稱通徑	DN15～300mm、1/2"～12"
公稱壓力	國標PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美標ANSI 150、300、600、900LB
法蘭標準	ANSI、GB、JB、HG等
連接形式	法蘭式、焊接式、螺紋式(適用於PN10MPa以內)
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

五、氣動高壓球閥-附件和接口規格：

執行器型號	GT、SR、ST、AT、AW係列單(雙)作用氣動執行機構
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
