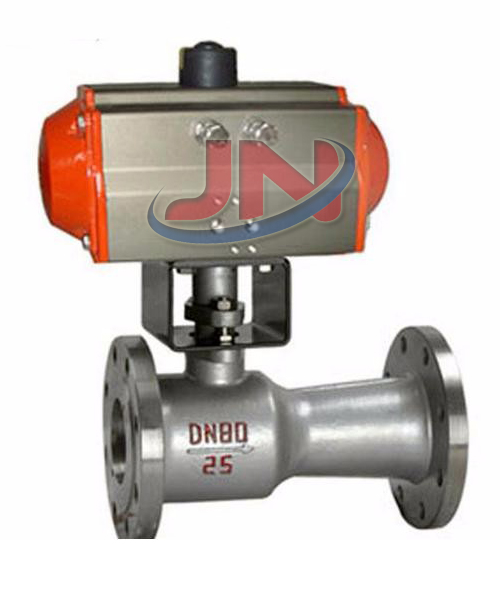

氣動高溫球閥

Q641M/F型氣動高溫球閥采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。QQ641M球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，高溫球閥與截止閥、柱塞閥、排汙閥，結構長度相符，擴大了球閥使用範圍，QQ641M球閥廣泛用於石油、化工、橡膠、造紙、製藥等行業，可替代截止閥、柱塞閥、快速排汙閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。
更新時間：2018/8/22

型號：Q641M
類別：氣動高溫球閥
價格：0
產地：

一、氣動高溫球閥-產(chan) 品概述

氣動高溫球閥采用新型密封材料為(wei) 閥座,經同類產(chan) 品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。QQ641M球閥具有性能穩定、密封可靠、磨擦力小、開關(guan) 輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優(you) 點，高溫球閥與(yu) 截止閥、柱塞閥、排汙閥，結構長度相符，擴大了球閥使用範圍，QQ641M球閥廣泛用於(yu) 石油、化工、橡膠、造紙、製藥等行業(ye) ，可替代截止閥、柱塞閥、快速排汙閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。

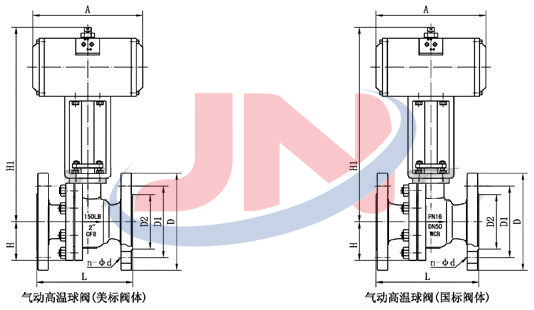

二、氣動高溫球閥-外形尺寸

【 QQ641M氣動高溫球閥主要尺寸】

型號	規格	尺寸
型號	規格	L	D	D 1	D 2	z-φd	H	b
QQ641M/F -16	15	115	95	65	45	4-14	85	14
	20	130	105	75	55	4-14	95	16
	25	140	115	85	65	4-14	103	16
	32	165	135	100	78	4-18	105	18
	40	180	145	110	85	4-18	120	18
	50	200	160	125	100	4-18	195	20
	65	220	180	145	120	4-18	195	20
	80	250	195	160	135	8-18	215	22
	100	280	215	180	155	8-18	255	24

【 QQ641M氣動高溫球閥主要零部件材料】

序號	零部件名稱	材料
1	閥體(ti)	球墨鑄鐵、碳素鋼、鑄不鏽鋼
2	密封圈	(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃
3	球	不鏽鋼
4	填料	聚四氟乙烯
5	填料壓蓋	QT450－10球墨鑄鐵
6	閥杆	碳素鋼、鉻不鏽鋼
7	手柄	碳鋼

【 QQ641M氣動高溫球閥性能參數】

型號	公稱壓力 (MPa)	強度試驗壓力 (MPa)	密封試驗壓 (MPa)	適用溫度 (℃)	適用介質
QQ641M/F -16C	1.6	2.4	1.8	-28～+300 (M/F)	導熱油、水、蒸汽、氣體(ti) 、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
QQ641M/F -25C	2.5	4.0	2.8	-28～+350 (PPN)	導熱油、水、蒸汽、氣體(ti) 、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
