氣動薄型球閥

氣動對夾式球閥,氣動薄型球閥連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。球芯通道形狀有矩形、V形及O形。是引進意大利技術進行國產化設計而發展出的新一代超短型球閥,該產品具有結構緊湊、體積小、重量輕、安裝方便等特點,廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控製。
更新時間：2018/8/22

型號：Q671F
類別：氣動薄型球閥
價格：0
產地：

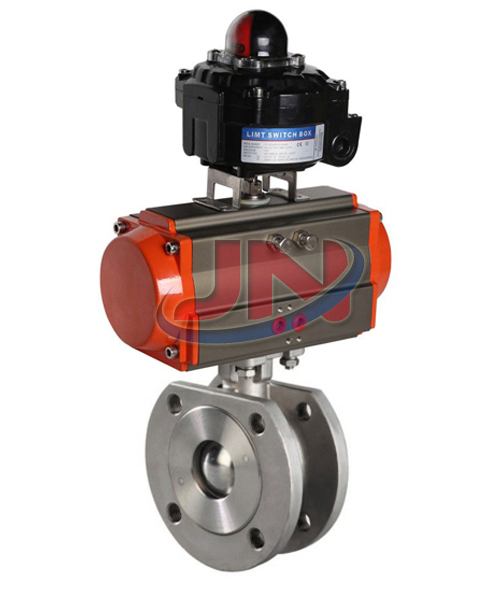

一、氣動薄型球閥-產(chan) 品概述

氣動對夾式球閥,氣動薄型球閥連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優(you) 點。球芯通道形狀有矩形、V形及O形。是引進意大利技術進行國產(chan) 化設計而發展出的新一代超短型球閥,該產(chan) 品具有結構緊湊、體(ti) 積小、重量輕、安裝方便等特點,廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體(ti) 進行自動調節或切斷控製。

氣動對夾球閥，也稱為(wei) 氣動超薄球閥。是我公司引進意大利技術進行國產(chan) 化設計而發展出的新一代氣動超短法蘭(lan) 球閥，球芯通道形狀有矩形、V形及O形。氣動對夾球閥具有結構緊湊、體(ti) 積小、重量輕、安裝方便等特點。對夾式氣動球閥是吸收意大利技術並經國產(chan) 化設計而發展出來的新型超短法蘭(lan) 距球閥。氣動對夾球閥、氣動超薄球閥它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優(you) 點。氣動對夾球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體(ti) 進行自動調節或切斷控製。

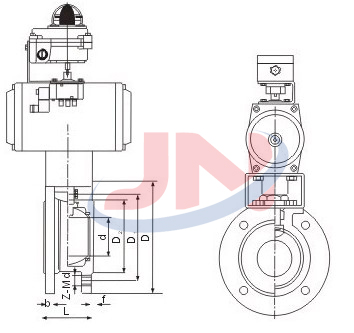

二、氣動薄型球閥-結構示意圖

三、氣動薄型球閥-技術參數和性能

GTD/ATD氣動執行機構技術參數		閥體(ti) 參數
類型	雙作用活塞式、彈簧複位式	公稱通徑	DN15～200mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6、2.5、4.0、6.4MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	不鏽鋼
輸出力矩	單作用：7N·M～2668N·M	閥體(ti) 材質	碳鋼、304/316/316L不鏽鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體(ti) 材質	304/316/316L不鏽鋼
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE、PPL、金屬密封
動作範圍	0～90°±5°	溫度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″	適用介質	水、石油、硝酸類、醋酸類、粘性流體(ti) 、漿料、強氧化性介質等
接口螺紋	GTD110～GTD350/ATD100～200 G1/4″	適用介質	水、石油、硝酸類、醋酸類、粘性流體(ti) 、漿料、強氧化性介質等
閥位信號	定位器：4～20mA/回信器：全開全關(guan) 信號	特點	結構緊湊、體(ti) 積小、重量輕、安裝方便

四、氣動薄型球閥-外形尺寸

公稱通徑DN	L	L1	H	D	D1	執行器型號
壓力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	僅(jin) 供參考
15	32	140	144	95	65	ATD-50
20	38	140	149	105	75	ATD-50
25	45	158	172	115	86	ATD-63
32	55	158	180	136	100	ATD-63
40	62	210	202	146	110	ATD-75
50	72	248	220	160	125	ATD-88
65	95	248	230	180	145	ATD-88
80	120	268	255	195	160	ATD-100
100	145	345	322	215	180	ATD-125
125	200	410	352	245	210	ATD-145
150	225	438	382	280	240	ATD-160
200	230	487	390	335	295	ATD-190
