氣動三通球閥

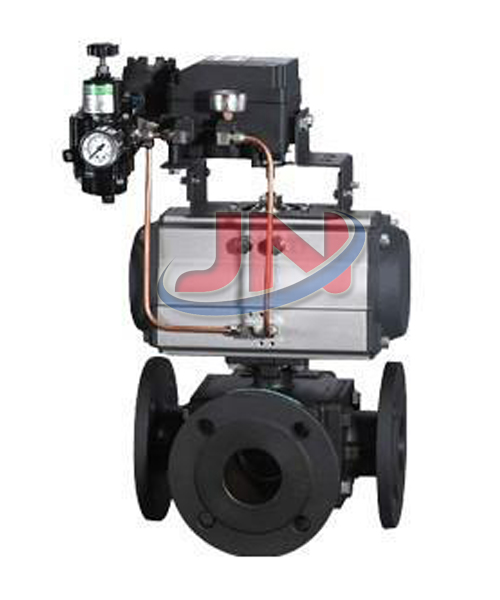

氣動三通球閥可靠性高，設計實現了輕量化，使用壽命長，流通能力大，阻力小。氣動三通球閥有T型和L型。Q645FT型三通球閥能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。Q644FL型三通球閥隻能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，隻起分配作用。
更新時間：2018/8/21

型號：Q645F,Q644F
類別：氣動三通球閥
價格：0
產地：

一、氣動三通球閥-產(chan) 品概述

氣動三通球閥是閥門的一種，可分為(wei) L型和T型。L型三通球閥用於(yu) 介質流向的切換，能使相互垂直的兩(liang) 個(ge) 通道連通。三通球閥一般采用兩(liang) 閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅(jin) 可實現介質流向的切換，也可使三個(ge) 通道相互連通，同時也可關(guan) 閉任一通道，使另外兩(liang) 個(ge) 通道連通，靈活控製管路中介質的合流或分流。

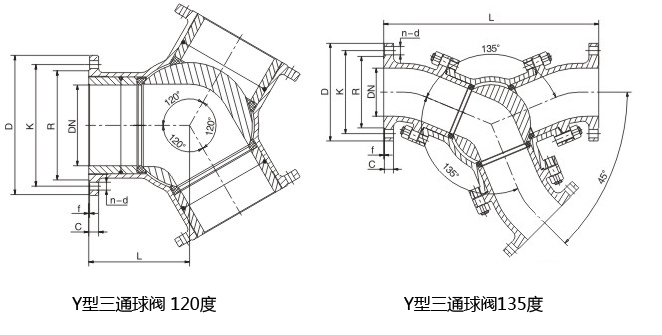

二、氣動三通球閥-結構示意圖

三、氣動三通球閥-主要零件材料

零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯	PTFE、對位聚苯
球體	1Cr18Ni9Ti	SS 304
閥座、閥杆	2Cr13	A246-416
雙頭螺栓	35CrMoA	A193-B7

四、氣動三通球閥-L型國標連接尺寸和外形 PN1.6MPa

型號	公稱通徑 DN(mm)	尺寸(mm)
型號	公稱通徑 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q644F-16C 　　　(P) 　　　(R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

T型國標連接尺寸和外形 PN1.6MPa

型號	公稱通徑 DN(mm)	尺寸(mm)
型號	公稱通徑 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q645F-16C 　　　(P) 　　　(R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	240
	65	260	130	180	145	120	16	3	4-18	193	270
	80	280	140	195	160	135	20	3	8-18	217	350
	100	320	160	215	180	155	20	3	8-18	245	500
	125	380	190	245	210	185	22	3	8-18	282	600
	150	440	220	280	240	210	24	3	8-23	319	1000
	200	550	260	335	295	265	26	3	12-23	380	1300
	250	670	310	405	355	320	30	3	12-25	460	1700
	300	720	370	460	410	375	30	3	12-25	520	2100
