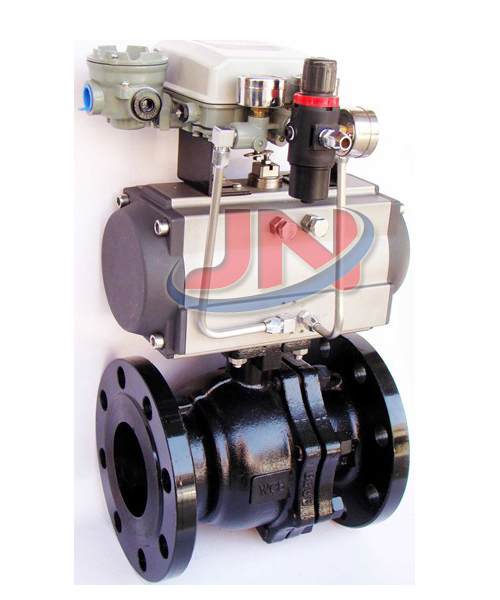

氣動調節球閥

結構緊湊，密封可靠，結構簡單，維修方便，密封麵與球麵常在閉合狀態，不易被介質衝蝕，易於操作和維修。氣動調節球閥主要用於化工、石化、石油、造紙、采礦、電力、液化氣、食品、製藥、給排水、市政、機械設備配套、電子工業，城建等領域。氣動調節球閥主要用於截斷或接通管路中的介質，可用於流體的調節與控製
更新時間：2018/8/21

型號：O型/V型
類別：氣動調節球閥
價格：0
產地：

一、氣動調節球閥-產品概述

氣動調節球閥，是一種轉角為(wei) 90°的旋轉類球閥，氣動調節球閥采用智能控製與(yu) 定位，與(yu) 電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控製運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動調節球閥是以壓縮空氣為(wei) 動力，閥杆帶動閥芯在閥體(ti) 內(nei) 轉動90°可以實現全開—全閉的動作。氣動調節球閥按其密封性能分為(wei) 金屬密封與(yu) 軟密封。
特點：
氣動調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優(you) 點。
適用場景:
特別適用於(yu) 介質是粘稠、含顆粒、纖維性質的場合，目前該氣動調節球閥廣泛用於(yu) 石油、化工、冶金、輕工、造紙、電站、製冷等工作領域。

二、氣動調節球閥-零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

三、氣動調節球閥-技術參數

公稱通徑(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量係數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	"O"型球形閥芯
密封填料	聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	快開特性
可調範圍	DN15-65							DN80-300
可調範圍	250:1							350:1
適用溫度	密封麵
適用溫度	PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、硬密封≤450℃

四、氣動調節球閥-執行器參數

執行器型號	GT、AT、AR、AW係列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關(guan) 式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(guan) (FC) 雙作用執行機構：氣關(guan) 式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

五、氣動調節球閥-性能規範

試驗標準	公稱壓力（Mpa）					壓力級（class）			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7
