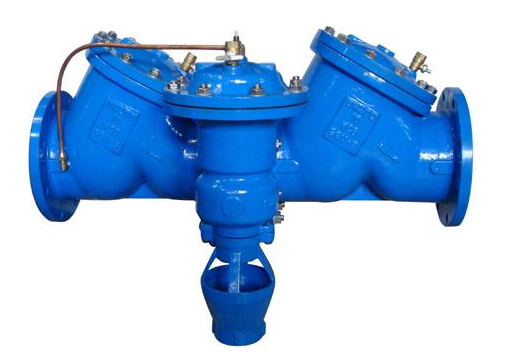

倒流防止器

HS41X倒流防止器是以管道介質壓力為動力,進行啟閉、調節的閥門.它由一個主閥和附設的導管、針閥、球閥和壓力表等組成、根據使用的目的、功能場所的不同,可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控製器、泄壓閥、水力電動控製閥、緊急關閉閥等.導閥隨介質的液位和壓力的變化而動作,由於導閥種類很多,可以單獨使用或幾個組合使用。
更新時間：2018/8/20

型號：HS41X
類別：倒流防止器
價格：0
產地：溫州市甌北鎮

一、簡介:
HS41X倒流防止器是以管道介質壓力為(wei) 動力,進行啟閉、調節的閥門.它由一個(ge) 主閥和附設的導管、針閥、球閥和壓力表等組成、根據使用的目的、功能場所的不同,可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控製器、泄壓閥、水力電動控製閥、緊急關(guan) 閉閥等.導閥隨介質的液位和壓力的變化而動作,由於(yu) 導閥種類很多,可以單獨使用或幾個(ge) 組合使用,就可以使主閥獲得對水位和水壓及流量等進行單獨和複合調節的功能.但主閥閥體(ti) 類似截止閥,閥門全開時,其壓力損失比其他閥門要大得多,且各個(ge) 開度損失係數越是與(yu) 全閉狀態接近,越是劇增,閥門口徑越大就越顯著.水力控製閥前要安裝過濾器,並應便於(yu) 排汙的要求；本類閥門在管道中一般應當水平安裝.水力控製閥按結構可分為(wei) 隔膜型和活塞型兩(liang) 類。

二、倒流防止器工作原理:
1、正常供水:
A、清潔市政生活水從(cong) 第一級止回閥經過排水器到第二級止回閥出口向用戶供水,第一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔,而閣膜下腔與(yu) 第一級止回閥出口(第二級止回閥進口)相通,由於(yu) 其存在一定的壓差,推動閥瓣下移,排水器關(guan) 閉,防止隔斷閥正常供水。
B、當閥後管路無用戶,水靜止。如進口壓力保持不變,其前後存在壓差,排水器仍呈關(guan) 閉狀態。
C、如進口壓力下降,共前後壓差下降到一定值時,彈簧推動閥瓣向上,排水器又開啟泄壓,泄壓到與(yu) 進口壓力恢複一定壓差時,排水器又關(guan) 閉。
2、密封失靈時
防汙隔斷閥之後管網壓力升高,超過閥前進口壓力時,如第二止回閥密封完好無漏,高壓水不會(hui) 倒流,排水器隔膜上下保持原來壓差,排水器關(guan) 閉,不泄壓。當第二級止回閥密封破壞產(chan) 生漏,地二級止回閥之前壓力升高,造成排水器個(ge) 膜上下壓力並減小,排水器打開,排水泄壓;此時,如第一級止回閥同時密封被破壞,有於(yu) 第二級止回閥倒流回的高壓水已泄壓減壓,故不會(hui) 倒流地一級止會(hui) 閥。
3、如供水過程中供水壓力不斷下降,則排水器隔膜上部壓力下降,安全排水器控製彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時,排水器完全打開,水排出,空氣從(cong) 排水器進真空腔,從(cong) 而防止產(chan) 生虹吸倒流現象。

三、主要部件材料：

序號	零部件	材料
1	閥體(ti)	灰鐵、鑄鋼、球鐵、不鏽鋼
2	閥蓋	鑄鐵、球墨鑄鐵、鑄鋼
3	閥盤	球鐵
4	彈簧	不鏽鋼、鉻釩鋼
5	防汙閥	黃銅

四、倒流防止器主要外形及安裝尺寸：

_型號	_DN	_16-AL	_16-L 6-L	_D	_φ	_n-d	_h2
HS41X-16A HS41X-16	50	455	410	165	125	4-φ18	190
	65	480	430	185	145	4-φ18	200
	80	570	500	200	160	8-φ18	225
	100	710	640	220	180	8-φ18	248
	125	800	730	250	210	8-φ18	276
	150	910	830	285	240	8-φ23	308
	200	1090	1000	340	295	12-φ23	356
	250	1315	1200	405	355	12-φ25	410
	300	1475	1360	460	410	12-φ25	485
	350	1690	1560	520	470	16-φ25	528
	400	1860	1720	580	525	16-φ30	595

五、倒流防止器安裝要求：
1.倒流防止器必須水平安裝，安裝地點環境應清潔，有足夠的維護空間，安全型倒流防止器配有空氣隔阻器，其出口必須接至排水管網或下水道中。
2. 安裝地域應設排水設施。
3. 閥前應裝閘閥（蝶閥）過濾器及橡膠軟接頭（或伸縮器），閥後裝閘閥（蝶閥）。

六、倒流防止器安裝部位：
1. 自來水管網接入用戶的接戶管水表後麵。
2. 生活用水管道上接出非生活飲用水和排汙管，安裝於(yu) 接出管起端。
3. 生活飲用水水箱的進水管上（水箱底部進水時）。
4. 生活飲用水管道上串聯加壓泵時安裝於(yu) 泵吸水管上。
5. 安裝地應保持環境的清潔衛生，必要時對環境進行消毒。

訂貨須知：
1、訂貨前請認真了解本產(chan) 品—倒流防止器，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【HS41X倒流防止器】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
