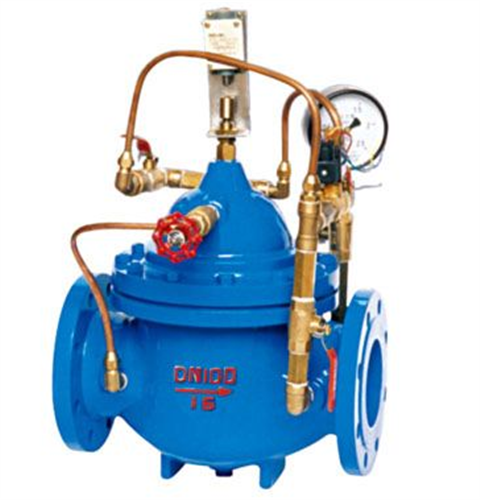

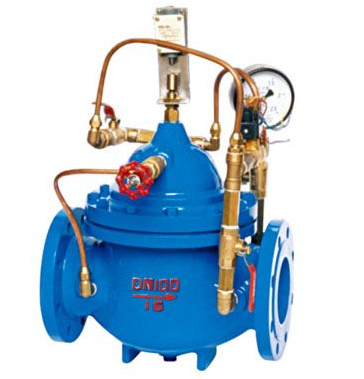

水泵控製閥

700X水泵控製閥是一種安裝在高層建築以及其他給水係統的水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前。閥門先行緩慢關閉90%左右，防止突然停泵而產生的水錘或水擊聲；當水泵完全停止後，閥門再完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的衝擊而產生反轉。該產品是水泵出口必不可少的保護裝置。閥門呈流線型設計。通過電磁閥的導控實現準確的啟閉。使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝、維修方便。
更新時間：2018/8/16

型號：700X
類別：多功能水泵控製閥
價格：0
產地：溫州市甌北鎮

一、 水泵控製閥 -簡介：
700X水泵控製閥是一種安裝在高層建築以及其他給水係統的水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前。閥門先行緩慢關(guan) 閉90%左右，防止突然停泵而產(chan) 生的水錘或水擊聲；當水泵完全停止後，閥門再完全關(guan) 閉，防止泵出的水回流，有效地保護水泵，免受回流的衝(chong) 擊而產(chan) 生反轉。該產(chan) 品是水泵出口必不可少的保護裝置。閥門呈流線型設計。通過電磁閥的導控實現準確的啟閉。使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝、維修方便。

二、 水泵控製閥 -工作原理：
當水泵工作閥門向下遊供水時，電磁導閥全開，針閥調至適當開度，上遊水經針閥、單向閥進入主閥控製室，經電磁導閥流出，此時主閥控製室的壓力保持主閥處於(yu) 合適的開度，保持下遊正常水。
當水泵停止工作時，電磁導閥先關(guan) 閉，主閥控製室停止排水，控製室壓力升高，主閥開始關(guan) 閉。當關(guan) 閉至90%時，主閥上部行程開關(guan) 輸出停泵信號，水泵停止運轉。此時下遊回水經單向閥進入主閥控製室，控製室壓力升高，主閥被關(guan) 閉。

三、700X水泵控製閥-結構特點和用途：
700X水泵控製閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關(guan) 、微形過濾器和壓力表組成水力控製接管係統。水泵需停止工作時，先由進口壓使主閥關(guan) 閉90%後，水泵停止運轉。剩餘(yu) 10%由回水關(guan) 閉。可防止水錘現象發生。本產(chan) 品利用電磁導閥控製，不需要其它裝置和能源。節約能源，保養(yang) 簡便，停泵平穩。電磁閥可采用交流電220V或直流電24V。本係列閥門產(chan) 品廣泛用於(yu) 高層建築、生活區等供水管網係統及城市供水工程。

四、700X水泵控製閥-設計選用要點：
（ 1 ）工程式中應用的水泵控製閥是經過製造廠檢驗合格，各種標識齊全，技術資料符合要求的產(chan) 品。
（ 2 ）根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建築標準和業(ye) 主要要求等，確定閥門的閥體(ti) 和密封部位的材質。常用的閥體(ti) 材料有鑄鐵、銅鐵、銅、塑料等。常用的密封麵和襯裏材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥體(ti) 材料應與(yu) 管道材料相匹配。
（ 3 ）閥門的壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小於(yu) 閥門的公稱壓力值。
（ 4 ）工程中水泵控製閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，並應符合管路對閥門的要求。
（ 5 ）管路采用法蘭(lan) 連接時，應采用法蘭(lan) 連接的水力控製閥；管路采用溝槽式連接時，應采用溝槽式連接的水力控製閥。
（ 6 ）水泵控製閥應設置在介質單向流動的管路上。
（ 7 ）水泵控製閥主閥體(ti) 上的箭頭方向必須與(yu) 管路係統流向一致。
（ 8 ）接水力控製閥管段不應有氣堵、氣阻現象。在管網最高位置等存氣段應設置自動排氣閥。
（ 9 ）閥門水平安裝時，閥蓋、閥杆應朝上。垂直安裝時，閥蓋、閥杆應朝外。

五、水泵控製閥-主要零件材料：

零件名稱	零件材料
閥體(ti) 閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥杆	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不鏽鋼

六、主要參數表

公稱壓力	1.OMPa	1.6MPa	2.5MPa
殼體實驗壓力	1.5MPa	2.4MPa	3.75MPa
密封試驗壓力	1.1MPa	1.76MPa	2.75MPa
工作溫度	0℃～80℃
最低工作壓力	P1≥0.07MPa
電磁閥電壓交流	220V
電磁閥電壓直流	24V
適用介質	水

七、 700X水泵控製閥的外形尺寸：

公稱通徑	尺寸（mm）
DN（mm）	L	F1	H1	H
20	150	136	269	342
25	160	136	269	342
32	180	136	269	342
40	200	155	300	395
50	203	155	300	395
65	216	165	288	385
80	241	175	310	420
100	270	195	340	500
125	300	220	380	540
150	330	230	410	575
200	400	255	440	665
250	480	300	460	720
300	550	340	480	750
350	622	415	516	830
400	685	450	560	900
450	750	450	560	900
500	811	410	750	1110
600	935	456	850	1286

訂貨須知：
1、訂貨前請認真了解本產(chan) 品— 700X水泵控製閥 ，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【 700X水泵控製閥 】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
