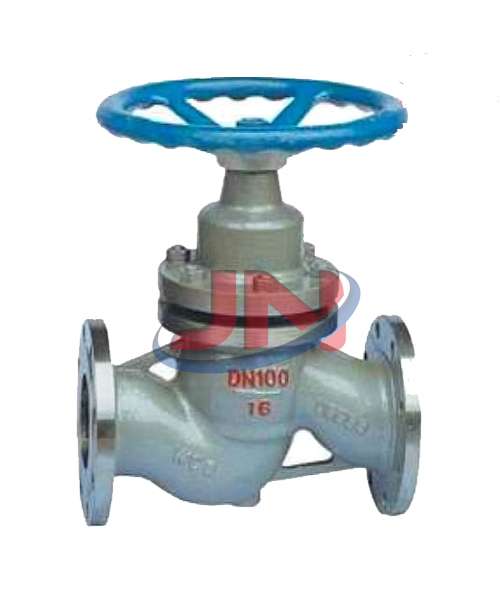

法蘭柱塞閥

法蘭柱塞閥適用於治金、電業、化工、煉油、化肥、紡織、輕工、食品等行業中，壓力為10-64kgf/cm2以內，溫度為250℃以下的水、蒸汽、油類等管道上作為介質流動的啟閉裝置，也可以作為調節流量之用。被廣泛用於石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。
更新時間：2018/8/10

型號：U41SM
類別：法蘭柱塞閥
價格：0
產地：

一、法蘭(lan) 柱塞閥-結構及特點

柱塞閥是由閥體(ti) 、閥蓋、閥杆、柱塞、孔架、密環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥杆帶動柱塞在孔架中間上下往複運動來完成閥門的開啟與(yu) 關(guan) 閉功能。
在閥門中柱塞與(yu) 密封環間采用過盈配合，通過調節壓蓋中法蘭(lan) 螺栓，使密封環壓縮所產(chan) 品生的側(ce) 向力與(yu) 閥體(ti) 中孔麵及柱塞外圓密封，從(cong) 而保證了閥門的密封性，杜絕了內(nei) 泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關(guan) 閉。

二、法蘭(lan) 柱塞閥-工作原理：

鑄鋼柱塞閥的關(guan) 閉由一個(ge) 不鏽鋼柱塞、上下兩(liang) 隻富彈性密封圈及一個(ge) 金屬隔框組成，密封效果由柱塞與(yu) 密封圈緊密配合來達到，柱塞插在兩(liang) 隻密封圈中，密封麵積遠大於(yu) 普通截止閥；開關(guan) 柱塞閥時，柱塞在密封圈中緩慢移動，接觸麵幾乎不磨損，關(guan) 閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內(nei) ，保持與(yu) 外界隔離，不致發生泄漏。

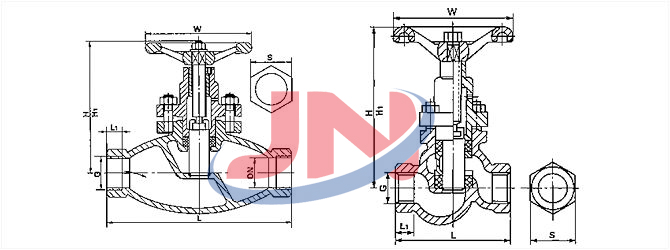

三、法蘭(lan) 柱塞閥-結構示意圖

四、法蘭柱塞閥-主要技術參數

DN(mm) 尺寸（mm）	UJ41SM-16C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
H	170	190	200	230	260	280	300	370	400	420	510	590	710	830	950	1080
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30
重量（千克）	3．5	4．5	5．5	8	11．5	15	21	30	42	55	90	142	210	290	500

DN(mm) 尺寸（mm）	UJ41SM-25C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	533	622	711	838	914
H	170	190	210	240	240	270	300	350	400	440	510	590	710	830	950	1080
W	100	100	110	140	160	180	200	240	270	310	330	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
重量（千克）	3．5	4．5	5．5	8	11．5	15	21	30	42．5	57	91	150	220	300	550

DN(mm) 尺寸（mm）	UJ41SM-40C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
H	170	190	200	230	260	280	300	370	400	420	510	590	710	830	950	1080
W	100	100	120	140	160	180	200	240	270	310	340	400	520	540	780	900
D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570	655
K	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
D1	39	50	57	65	75	87	109	120	149	175	203	259	312	363	421	473
t	16	16	16	18	18	20	22	22	24	28	30	38	42	46	52	58
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-30	12-34	16-34	16-34	16-41
