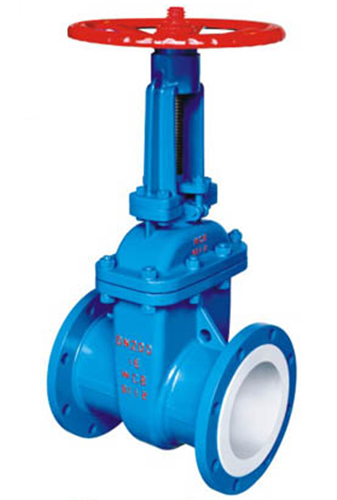

襯氟閘閥

襯氟閘閥是一種最帶見的啟閉閥門，利用兩側麵密封呈楔狀的閘板來接通或截斷管路中介質，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質衝蝕而加快密封麵的損壞。FEP(F46)、PCTFE(F3)襯氟閘閥適用在-20℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP襯氟閥門還適用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
更新時間：2018/8/10

型號：Z41F46
類別：襯氟閘閥
價格：0
產地：溫州

一、襯氟閘閥-概述：
閘閥是一種zui帶見的啟閉閥門，利用兩(liang) 側(ce) 麵密封呈楔狀的閘板來接通或截斷管路中介質，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質衝(chong) 蝕而加快密封麵的損壞。FEP（F46）、PCTFE（F3）閘閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用於(yu) 各種濃度的強堿有機溶劑以及其它腐蝕性氣體(ti) 、液體(ti) 介質的管路上使用。

二、襯氟閘閥-特點：
1.閥體(ti) 有扁體(ti) 和圓體(ti) 兩(liang) 種形狀：GB閥門采用圓體(ti) ，ANSI磅級閥門DN≤300Lb采用扁體(ti) ，DN≥400Lb采用圓體(ti) ，閥體(ti) 、閥蓋的內(nei) 腔和閘板、閥杆外表麵等直接與(yu) 介質接觸的部件，全部名襯FEP（F46）等氟塑料；
2.密封副為(wei) FPF（F46）/ FEP（F46）或其它材料組合，摩擦係數小，啟閉力矩低；
3.填料采用PTFE（F4）標準填料，密封性能好，維修更換方便；
4.帶有彈性的閘板，可補償(chang) 閘板密封麵與(yu) 閥座密封麵之間楔角偏差，吻合度好，密封效果理想；
5.介質可從(cong) 兩(liang) 側(ce) 任意方向通過閘閥，適用於(yu) 介質方向可能改變的管路上作用啟閉裝置。

三、襯氟閘閥-技術規範：

設計標準	GB12234
結構長度	GB12221
法蘭(lan) 標準	JB/T79-94
法蘭(lan) 標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	手動、電動、氣動

四、襯氟閘閥-零件材料明細

序號	零件名稱	灰鑄鐵	鑄鋼	不鏽耐酸鑄鋼		超低碳不鏽耐酸鑄閥
		Z	C	P	R	P_L	R_L
1	閥體(ti) /端蓋/閘板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥杆	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯裏/閥座	PTFE（F₄）、PCTFE（F₃）、FEP（F₄₆）、PFA（可溶性₄）
4	填料/壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE（F₄）		PTFE（F₄）		PTFE（F₄）
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥杆螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
8	緊固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
9	螺母			0Cr18Ni9		0Cr18Ni9
10	手輪	WCB		WCB		WCB

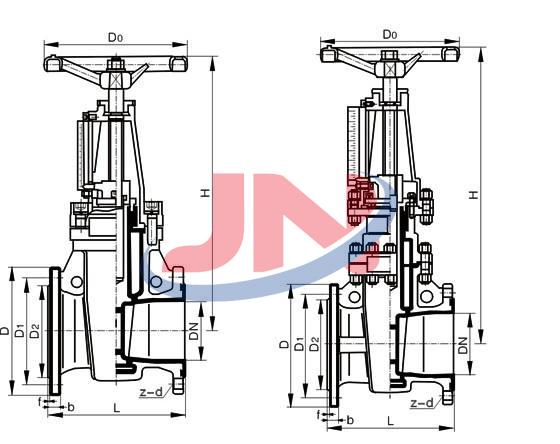

五、襯氟閘閥-連接尺寸：

六-襯氟閘閥-技術參數表

公稱通徑		標準值							參考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b	Z-Фd	W	D₀	H	WT（Kg）
DN（mm）	NPS（inch）	PN0.6MPa
15	1/2	130	80	55	40	2	12	4-Ф12	100	100	120	5
20	3/4	150	90	65	50	2	14	4-Ф12	100	120	140	6
25	1	160	100	75	60	2	14	4-Ф12	120	130	150	7
32	1¹/4	180	120	90	70	2	16	4-Ф14	120	156	185	10
40	1¹/2	240	130	100	80	3	16	4-Ф14	160	165	205	18
50	2	250	140	110	90	3	16	4-Ф14	160	350	400	25
65	2¹/2	270	160	130	110	3	16	4-Ф14	180	370	435	30
80	3	280	185	150	125	3	18	4-Ф18	180	430	510	43
100	4	300	205	170	145	3	18	4-Ф18	220	495	595	58
125	5	325	235	200	175	3	20	8-Ф18	220	610	735	100
150	6	350	260	225	200	3	20	8-Ф18	240	670	820	115
200	8	400	315	280	255	3	22	8-Ф18	240	815	1015	145
250	10	450	370	335	310	3	24	12-Ф18	240	965	1215	230
300	12	500	435	395	362	4	24	12-Ф23	280	1140	1440	335
350	14	550	485	445	412	4	26	12-Ф23	280	1275	1625	540
400	16	600	535	495	462	4	28	16-Ф23	320	1445	1845	670
450	18	650	590	550	518	4	28	16-Ф23	320	1530	1980	780
500	20	700	640	600	568	4	30	16-Ф23	360	1725	2225	850

公稱通徑		標準值							參考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b	Z-Фd	D₀	H	H1	WT（Kg）
DN（mm）	NPS（inch）	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-Ф14	100	110	125	6
20	3/4	150	105	75	55	2	16	4-Ф14	100	120	140	7
25	1	160	115	85	65	2	16	4-Ф14	120	132	155	8
32	1¹/4	180	135	100	78	2	18	4-Ф18	120	156	185	11
40	1¹/2	240	145	110	85	3	18	4-Ф18	160	167	210	20
50	2	250	160	125	100	3	20	4-Ф18	160	358	410	28
65	2¹/2	270	180	145	120	3	20	4-Ф18	180	375	440	32
80	3	280	195	160	135	3	22	4-Ф18	180	435	515	45
100	4	300	215	180	155	3	22	8-Ф18	220	500	600	60
125	5	325	245	210	185	3	24	8-Ф18	220	615	740	110
150	6	350	280	240	210	3	24	8-Ф23	240	675	825	120
200	8	400	335	295	265	3	26	8-Ф23	280	820	1020	150
250	10	450	390	350	320	3	28	12-Ф23	320	970	1220	240
300	12	500	440	400	368	4	28	12-Ф23	320	1145	1445	340
350	14	550	500	460	428	4	30	16-Ф23	360	1280	1630	550
400	16	600	565	515	482	4	32	16-Ф25	400	1450	1850	680
450	18	650	615	565	532	4	32	20-Ф25	500	1538	1988	795
500	20	700	670	620	585	4	34	20-Ф25	500	1730	2230	880
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-Ф14	120	110	130	7
20	3/4	150	105	75	55	2	16	4-Ф14	120	120	140	8
25	1	160	115	85	65	2	16	4-Ф14	120	135	160	9
32	1¹/4	180	135	100	78	2	18	4-Ф18	160	160	190	13
40	1¹/2	240	145	110	85	3	18	4-Ф18	160	170	220	25
50	2	250	160	125	100	3	20	4-Ф18	160	360	410	32
65	2¹/2	270	180	145	120	3	20	4-Ф18	180	380	440	38
80	3	280	195	160	135	3	22	8-Ф18	180	440	520	50
100	4	300	215	180	155	3	24	8-Ф18	240	500	600	68
125	5	325	245	210	185	3	26	8-Ф18	240	615	740	125
150	6	350	280	240	210	3	28	8-Ф23	280	680	830	170
200	8	400	335	295	265	3	30	12-Ф23	280	820	1020	210
250	10	450	405	355	320	3	32	12-Ф25	320	980	1230	260
300	12	500	460	410	375	4	34	12-Ф25	320	1150	1450	480
350	14	550	520	470	435	4	38	16-Ф25	400	1285	1635	620
400	16	600	580	525	485	4	40	16-Ф30	400	1455	1855	805
450	18	650	640	585	545	4	44	20-Ф30	500	1545	1990	880
500	20	700	705	650	608	4	46	20-Ф34	500	1735	2235	920

公稱通徑		標準值							參考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b	Z-Фd	D₀	H	H1	WT（Kg）
DN（mm）	NPS（inch）	PN2.5MPa
15	1/2	130	95	65	45	2	16	4-Ф14	120	110	130	8
20	3/4	150	105	75	55	2	16	4-Ф14	120	120	140	9
25	1	160	115	85	65	2	16	4-Ф14	160	135	160	10
32	1¹/4	180	135	100	78	2	18	4-Ф18	160	160	190	14
40	1¹/2	240	145	110	85	3	18	4-Ф18	180	170	220	28
50	2	250	160	125	100	3	20	4-Ф18	180	360	410	36
65	2¹/2	270	180	145	120	3	22	8-Ф18	240	380	440	45
80	3	280	195	160	135	3	22	8-Ф18	240	440	520	58
100	4	300	230	190	160	3	24	8-Ф23	280	500	600	76
125	5	325	270	220	188	3	28	8-Ф25	280	615	740	143
150	6	350	300	250	218	3	30	8-Ф25	320	680	830	178
200	8	400	360	310	278	3	34	12-Ф25	320	820	1020	243
250	10	450	425	270	332	3	36	12-Ф30	400	980	1230	275
300	12	500	485	430	390	4	40	16-Ф30	400	1150	1450	520
PN4.0MPa
15	1/2	130	95	65	46	2	14	4-Ф14	160	220	240	9
20	3/4	150	105	75	56	2	16	4-Ф14	180	256	280	12
25	1	160	115	85	65	3	16	4-Ф14	180	275	305	14
32	1¹/4	180	140	100	76	3	18	4-Ф18	200	285	318	16
40	1¹/2	200	150	110	84	3	18	4-Ф18	200	320	36 5	29
50	2	250	165	125	99	3	20	4-Ф18	280	371	425	33
65	2¹/2	280	185	145	118	3	22	8-Ф18	280	393	463	46
80	3	310	200	160	132	3	24	8-Ф18	320	455	5 35	53
100	4	350	235	190	156	3	24	8-Ф22	360	551	660	80
125	5	400	270	220	184	3	26	8-Ф26	400	634	755	128
150	6	450	300	250	211	3	28	8-Ф26	400	708	860	155
200	8	550	375	320	284	3	34	12-Ф30	450	858	1060	265
250	10	650	450	385	315	3	38	12-Ф33	560	1015	1270	370
300	12	750	515	450	409	4	42	16-Ф33	640	1200	1580	550
