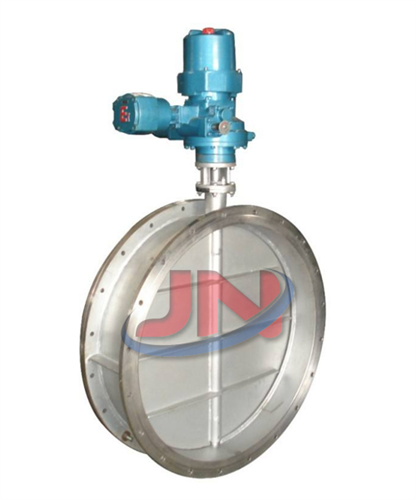

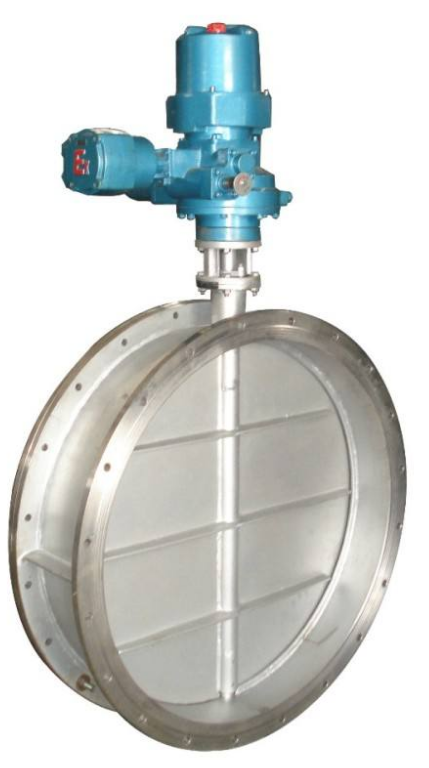

電動通風蝶閥

D941W電動通風蝶閥，由角型程電子式電動執行器和蝶形閥調節機構組成。采用AOX型、CHQ型全電子式電動執行器為通風蝶形閥的驅動裝置。機電一體化的結構設計，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、控製精確，以AC220V或AC380V電源電壓作動力，接受控製係統輸入的（4-20mA或1-5VDC）電流信號或電壓信號，即可控製運轉，實現對工藝流體介質的比例調節控製或開關控製
更新時間：2018/8/8

型號：D941W
類別：電動通風蝶閥
價格：1680
產地：溫州

一、電動通風蝶閥- 概述

D941W電動通風蝶閥、電動煙氣蝶閥由角行程電動執行機構和煙氣蝶閥組成，它與(yu) 電動單元組合儀(yi) 表配合使用。表有結構簡單、口徑大、重量輕、操作方便等優(you) 點。廣泛應用於(yu) 冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體(ti) 、煙道氣。

其主要特點：電動通風蝶閥采用與(yu) 閥體(ti) 相同材料加工成密封圈，其適用溫度和耐腐蝕性歲閥體(ti) 選材而定，公稱壓力＜0.6Mpa，其泄漏量控製在最大流通量的2%以內(nei) ，應用於(yu) 工業(ye) 、冶金、環保等管道作通風調節介質流量之用。具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。適用與(yu) 煙氣、粉塵、空氣或含有懸浮顆粒的流體(ti) 及濃濁、漿狀流體(ti) 的調節與(yu) 控製。

二、電動通風蝶閥- 主要技術參數

公稱壓力（MPa）	0.05MPa	泄漏率	3%
介質流速	25m/s	適用介質	冷熱風、煙氣
強度試驗	0.1MPa	介質溫度	-30℃～-350℃

電動通風蝶閥/煙氣蝶閥主要零件材料

零件名稱	閥軸	閥板	閥體(ti)
材料	碳鋼、不鏽鋼	碳鋼	碳鋼

三、電動通風蝶閥- 執行機構

381R係列電動執行機構:
1. 執行器設計有伺服係統（無需另配伺服放大器），隻需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內(nei) 設接線端子，接線極為(wei) 簡單方便。
2. 執行器的關(guan) 鍵部件─控製器，采用最先進的混合集成電路，用樹脂密封澆鑄，外形為(wei) 匣狀，體(ti) 積小，可靠性高。
3. 驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4. 具備自診斷功能，當發生故障時，控製器上的指示燈會(hui) 立即發出指示信號。
5. 用狀態選擇開關(guan) 可以設定斷信號時，（閥芯處於(yu) 全開，全閉或自鎖狀態）。
6. 用狀態選擇開關(guan) 可以設定（正、反動作）。
7. 用狀態選擇開關(guan) 可以設定輸入信號為(wei) （DC4～20mA或DC1～5V）。
8. 調整工作零點（始點）和行程（終點）簡單易行。
9. 當突然斷電時，能確保閥芯自鎖。
10. 采用同步皮帶傳(chuan) 動，有效降低了噪音。
11. 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，並可反向運行取消延時保護。

DZW型電動裝置:
1.電源：電機為(wei) 三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控製線電壓220V/50Hz（特殊訂貨60Hz）；遠程控製電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3.相對溫度：≤90%(25℃時）
4.普通型和戶外型用於(yu) 無易燃/易爆和無腐蝕性介質的場所；防爆型產(chan) 品有dⅠ和dⅡBT4兩(liang) 種，dⅠ適用於(yu) 煤礦非采掘工作麵；dⅡBT4用於(yu) 工廠，適用於(yu) 環境為(wei) ⅡA、ⅡB級T1-T4組的爆炸性　　氣體(ti) 混合物。（詳見GB3836.1）
5.防護等級：戶外型和防爆型為(wei) IP55（可訂製IP67）。
6.工作製：為(wei) 短時10分鍾（可訂製30分鍾）。
也可選用3810係列或NA係列電子式角行程執行機構.亦可選用PSQ係列或DYR係列。≥DN200口徑閥門一般采用380VAC電動執行器。國內(nei) 品牌如瑞基，澳托克，揚州電力，天二通，蘭(lan) 陵等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等。

四、電動通風蝶閥 外形尺寸

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1344	490	16-18	12
900	1040	990	200	1444	540	16-18	14
1000	1140	1090	220	1544	590	20-18	14
1100	1240	1190	220	1644	640	20-18	14
1200	1340	1290	240	1744	690	20-18	14
1300	1440	1390	240	1864	760	20-18	16
1400	1540	1490	260	2020	810	24-18	16
1500	1640	1590	260	2120	860	24-18	16
1600	1740	1690	280	2240	980	24-18	16
1700	1840	1790	280	2340	1030	28-22	16
1800	1940	1890	300	2440	1096	28-22	16
1900	2040	1990	300	2540	1146	32-22	16
2000	2150	2090	320	2640	1196	32-26	16
2200	2360	2300	340	3252	1296	36-26	16
2400	2560	2500	360	3452	1396	36-26	18
2600	2760	2700	380	3652	1496	40-26	18
2800	2960	2900	400	3852	1596	40-26	18
3000	3190	3110	400	3896	1698	44-30	18
3200	3390	3310	440	4110	1798	44-30	20
3400	3590	3510	440	4396	1898	48-30	20
3600	3790	3710	480	4636	1998	48-30	20
3800	4000	3910	480	4886	2098	52-30	22
4000	4210	4120	520	5160	2210	52-30	22
